Разновидности двутавровых балок

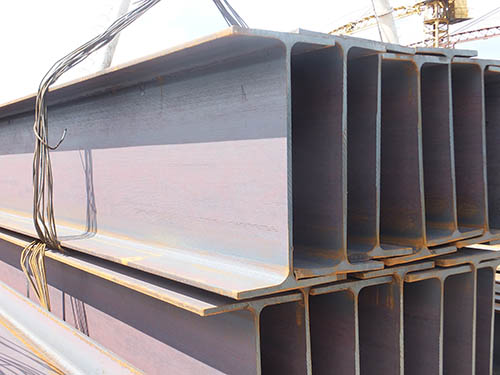

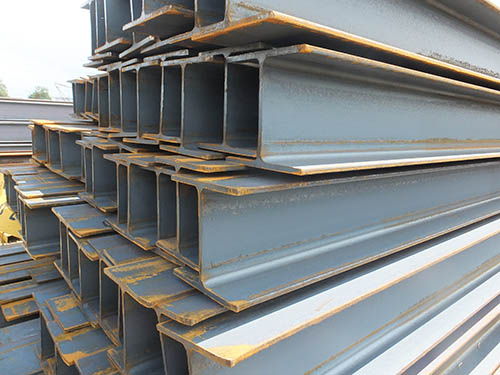

Двутавровая балка представляет собой прокат или сварной профиль, в разрезе напоминающий букву «Н», и используемый в качестве ответственных несущих конструкций. Балка стальная двутавровая более выигрышный вариант в строительстве, по сравнению с квадратным профилем соответствующего сечения, конструкция получается более прочной и более облегчённой. Используются такие балки там, где требуется повышенная сопротивляемость статическим и динамическим нагрузкам. Балку двутавровую широко применяют для изготовления разнообразных металлоконструкций и сооружений гражданского и промышленного строительства, подвесных путей, мостов, шахтных перекрытий, в автомобильной промышленности и для частного строительства, для армирования бетонных изделий, в железнодорожной промышленности. Для каждого вида работ существует своя разновидность балок, отличающихся между собой углом наклона граней полок, толщиной стали, соотношением длин между стыковочными элементами. Все виды балок классифицируются по стандартам качества.

Двутавры делятся на:

Балки с параллельными гранями полок по двутавр ГОСТ 26020-83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.

Двутавр СТО АСЧМ 20-93 - стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.

По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:

- нормальные двутавры имеют индекс Б (например, балка 20Б1, двутавр 25Б1, балка 30 Б2, 40Б1),

- широкополочный двутавр имеет индекс Ш (балка 25 Ш1, двутавр 30 Ш1, двутавр 35Ш1, 45Ш2),

- двутавр колонный имеет индекс К (20К1, двутавр 30К1, 40К3).

Приведём пример расшифровки обозначения балки 40Ш2:

цифра 40 обозначает высоту балки в см,

цифра после буквы 2 модификация, чем она больше, тем двутавр тяжелее и толще.

Балки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений.

Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов.

Колонные балки используют в промышленном строительстве.

Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные, балки 09Г2С колонные.

Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.

Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 12%) (двутавр размеры: двутавр 10, двутавр 12, двутавр 14, балка 16, балка 18, двутавр 20).

ГОСТ 19425 относится к:

а) горячекатаным двутавровым балкам для подвесных магистральных путей балки монорельсовые двутавровые имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки: 18М, 20М, 24М, балка 30М, 36М, 45М.

Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, электротельферов.

б) балкам для армирования шахтных стволов специальные имеют индекс С - с уклоном граней не более 16%. Такие балки применяют для укрепления сводов при прокладывании туннелей и шахт.

в) швеллерам специальным.

Сварные балки изготавливают с большей высотой изделия до 1500 мм, и длиной до 16м. Их используют тогда, когда заложены нагрузки в проект, превышающие возможности прокатной балки. Сварная балка даёт возможность уменьшить расход, количество отходов и себестоимость металла, уменьшить вес металлоконструкции, сохраняя несущую способность профиля. Такая балка стальная изготавливается строго под заказ и выполняется на автоматизированных линиях, в соответствии с нормативами. Сварную балку применяют для каркасных, несущих подкрановых конструкций, для больших пролётов перекрытий. Компания ЗАО «Металлоторг» производит изготовление сварной балки на складах в Лобне и Твери, используя марки стали 3 и сталь 09Г2с.

В изучении сортамент двутавров, размеры балки, двутавр цена, вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчёт балки можно обратившись к нашим менеджерам, также у них можно купить балку двутавровую, балки перекрытия, сделать заказ и купить сварную балку, купить балку 09Г2С, решить вопросы по резке и доставке оплаченного металлопроката.
